Программатор UFPI Инструкция 4.2.14 Приложение. Анализ дампа при чтении ID и запись «чистого» дампа с управлением «Использовать резервную зону».
- Информация о материале
- Обновлено: 19.04.2023, 20:17
- Опубликовано: 17.04.2023, 23:14
- Автор: DeniS
4.2.14 Приложение. Анализ дампа при чтении ID и запись «чистого» дампа с управлением «Использовать резервную зону».
Доп. функции.
Включить «Анализ дампа при чтении ID» в «Доп. функции».
Для обычных условий и флеш выставить «Асинхронный» и «Не записывать пустые данные».

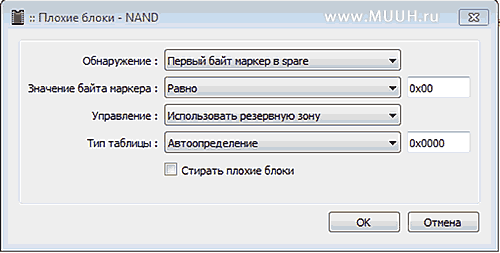

Настройки работы с плохими блоками:
Включить обнаружение ББ по маркеру. Обычно это первый байт со значением 0x00.
Для поддерживаемых таблиц ББ управление выставить «Использовать резервную зону».
Тип таблицы обычно определяется автоматически в случае с использованием анализа при чтении ID. Поэтому выбрать «Автоопределение».
Стирать плохие блоки не рекомендуется без необходимости. Если только маркер ББ не совпадает и при чтении ID по нему определилось слишком много ББ.
Настройка ECC.
Для обычных NAND нужно выбрать схему с «Автоопределение».
Файл.
Выбрать «чистый» дамп. При выборе дампа содержащего ББ в логе при анализе будет получена соответствующая ошибка.
Процесс конфигурирования программатора для записи.
Прочитать ID, анализ дампа сконфигурирует программатор для дальнейшей работы с флеш и дампом. Трансляция замененных блоков будет производится при чтении/записи/стирании автоматически прошивкой программатора.
Стереть флешь.
При необходимости ввести список плохих блоков через «Доп. функции» - «Плохие блоки» - «Пометить бэды». Учитывать блоки, которые уже имеют пенаправлены. Обычно кандидаты на бэд блоки проявляются спустя непродолжительное время на старых флеш. Поэтому перезаписывать бывает приходится по несколько раз, помечая плохие блоки.
Прочитать ID повторно, анализ дампа сконфигурирует программатор для дальнейшей работы с флеш и дампом. Трансляция замененных блоков будет производится при чтении/записи/стирании автоматически прошивкой программатора.
Записать, верифицировать.
Если в процессе верификации будут найдены некорректируемые ошибки, то следует повторить процесс конфигурации программатора с занесением дополнительных плохих блоков и произвести запись, верификацию повторно.
Верификацию можно проводить спустя неограниченное время. Для этого выполнить пункты, кроме стирания и записи флеш.
С демонстрацией применения можно ознакомиться в дополнительном приложении.
