Ультразвуковой генератор 100Вт 2х50Вт 40кГц 220В для ультразвуковой мойки 2012-1 S-50346
- Информация о материале
- Обновлено: 23.12.2023, 15:19
- Опубликовано: 22.12.2023, 13:57
- Автор: DeniS

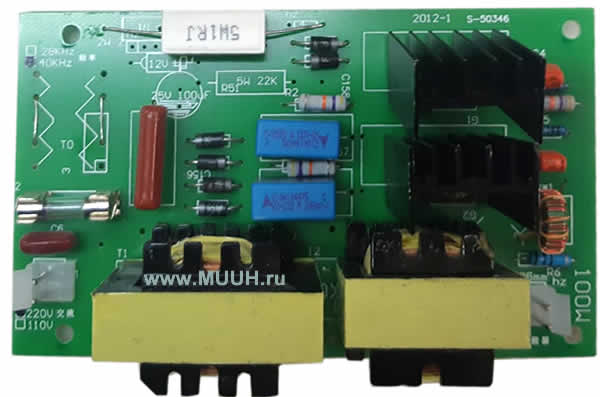

Ультразвуковой генератор драйвер 100Вт 2х50Вт 40кГц 220В для ультразвуковой мойки
Маркировка: 2012-1 S-50346

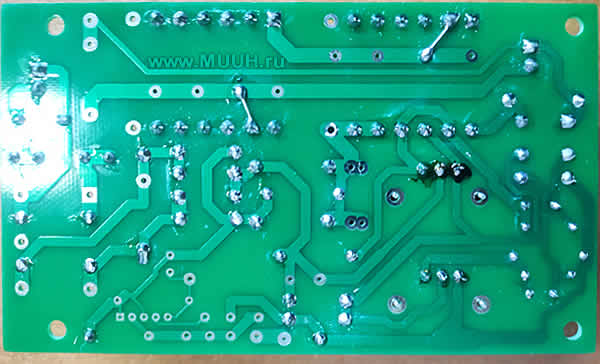

Электронные компоненты драйвера генератора ультразвука
Транзисторы 13009 х2шт

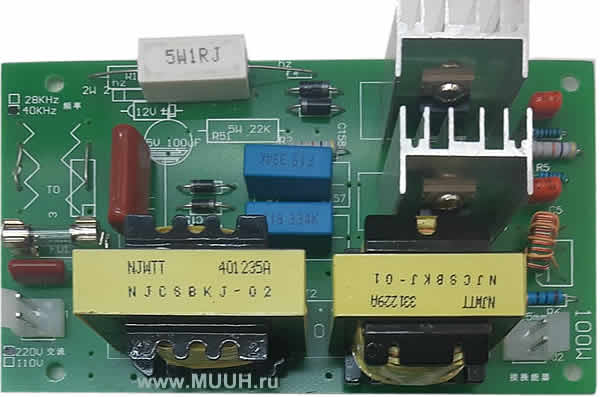

Дроссель T1 NJWTT 401235A NJCSBKJ-02 (сопротивление 0,32Ом)

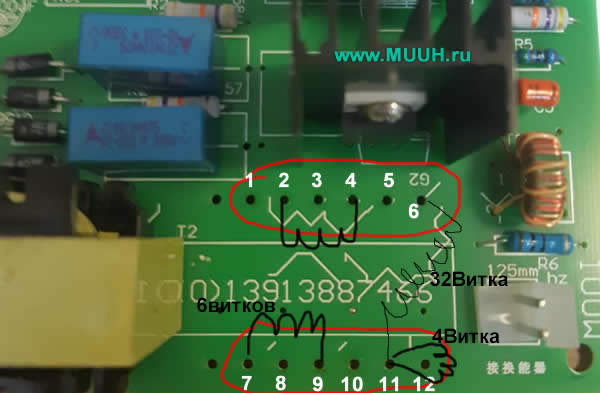

Трансформатор T2 NJWTT 331229A NJCSBKJ-01 (0)13913887466 (сопротивления исправного трансформатора:
2-4 0,11Ом
7-9 0,12Ом
9-11 0,11Ом

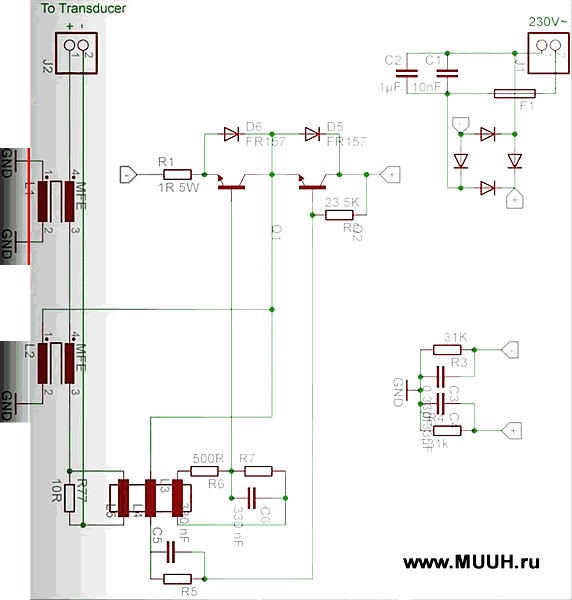

Схема от Марко Репс youtube.com/watch?v=JmgsSt7sJAo
Генератор - драйвер ультразвукового излучателя можно ремонтировать до усрачки. Если транзисторы исправны, диоды и все элементы исправны, значит сдох излучатель. Менять.
Без нагрузки излучатели перестают излучать (звучать) гораздо быстрее. Транзисторы сильно греются, лучше добавить радиаторы или принудительное охлаждение.
