Драйвер BA6845FS / 6845FS шагового двигателя флоппи диска, CD-ROM

 driver stepper motor 6845FS 150Микросхема BA6845FS — драйвер двигателя. Она управляется микроконтроллером иди микропроцессором путем передачи цифровых сигналов TTL-уровня.

Эти сигналы по линиям PMA, PMB, EP1, EP2 поступают на логические входы IN.

Питание микросхемы 5В.

Применяется драйвер в кассовых аппаратах термопринтера, флоппи-дисководах, CD-ROM





 Изготовление платы для драйвера

driver stepper motor 6845FS shema

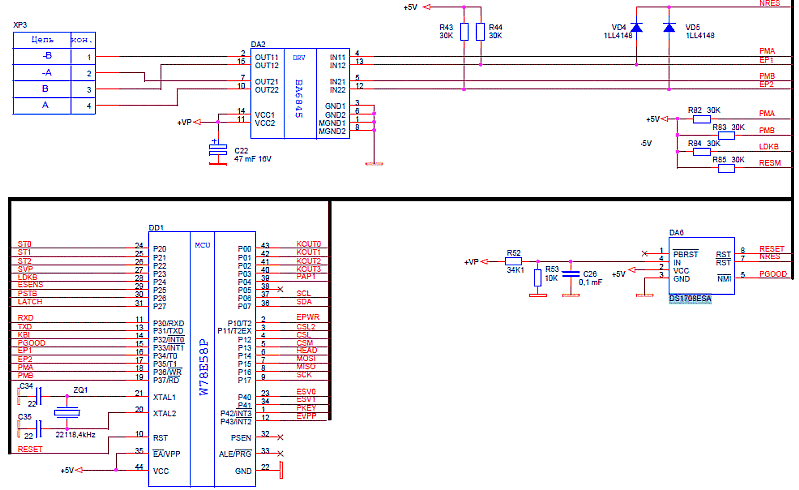

Пример использования драйвера Драйвер шагового двигателя BA6845FS / 6845FS  в кассовом аппарате

Электролитический конденсатор С22 большой емкости (47 мкФ) сглаживает пульсации электропотребления драйвера. В случае отсутствия сигнала на входах IN поддерживается уровень логической единицы с помощью резисторов R43, R44, R82, R83 номиналом 30 кОм. Контакты 3, 6, 1, 8 «земли» двигателя и драйвера объединены и подключены к корпусу.

Сигналы низкого уровня на входах IN11, IN21 микросхемы 6845FS запускают двигатель вперед, сигналы высокого уровня — назад.

Сигнал низкого уровня на входах IN12, IN22 останавливает двигатель (блокирует входы IN11, IN21), переводя выходы OUT в открытое состояние.

Шаговый двигатель должен вращаться только в одну сторону. У него всего два режима движения: печать строки и прогон бумаги.

Микросхема DA6 (DS1708ESA) вырабатывает сигнал сброса процессора RESET. До его окончания выходы процессора могут находиться в любом состоянии, что может привести к произвольному движению двигателя в момент включения кассового аппарата. Поэтому инверсный сигнал сброса с микросхемы DA2 подается на входы IN12, IN22 драйвера. В результате до окончания инициализации процессора выходы драйвера будут в открытом состоянии, а обмотки двигателя будут отключены от питания. В момент инициализации процессора диоды VD4, VD5 предотвращают замыкание питания кассового аппарата на ноль через резисторы R43, R44 и открытый транзистор выходного каскада микросхемы DA2. Пробой одного из диодов приводит к прекращению работы шагового двигателя.

Микросхема BA6845FS контролирует температуру обмоток двигателя. При повышении температуры на выводах 2,7,10,15 до 175 ^(o)C сработает защита и они отключатся. Когда выводы микросхемы остынут до 20 ^(o)C, двигатель снова может начать работать. Такой контроль уберегает обмотки двигателя от выгорания. В некоторых моделях кассовых аппаратов для управления двигателем используется микросхема LB1838. Заметим, что при всей схожести работы эти микросхемы не взаимозаменяемы.

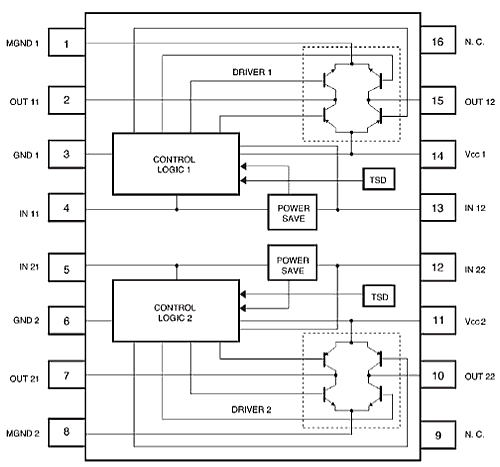

Диаграмма драйвера ШД BA6845FS / 6845FS

driver stepper motor 6845FS diagramma

driver stepper motor 6845FS numeraciya

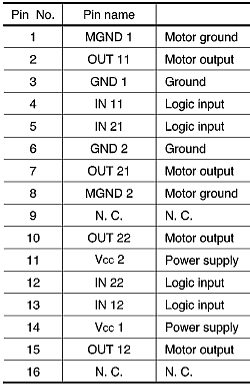

Описание пинов драйвера ШД BA6845FS / 6845FS

driver stepper motor 6845FS piny

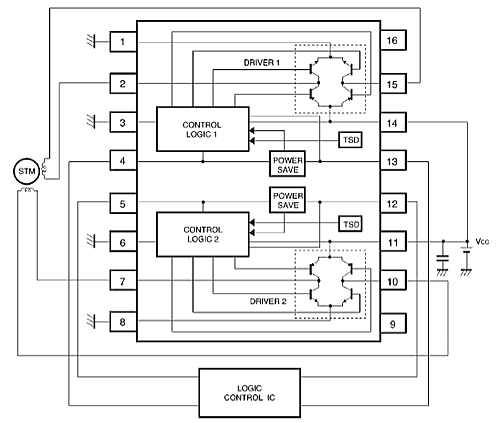

Схема подключения драйвера ШД BA6845FS / 6845FS

driver stepper motor 6845FS podklyuchenie

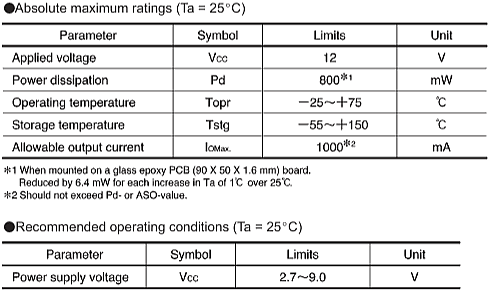

Характеристики драйвера ШД BA6845FS / 6845FS

driver stepper motor 6845FS harakteristiki

Datasheet Stepping motor driver BA6845FS

Скачать чертеж платы для микросхемы BA6845FS
