TB67S109AFTG драйвер шагового двигателя Bigtreetech S109 V1.0 для Grbl
- Информация о материале
- Обновлено: 26.10.2023, 12:00
- Опубликовано: 19.06.2023, 11:05
- Автор: DeniS

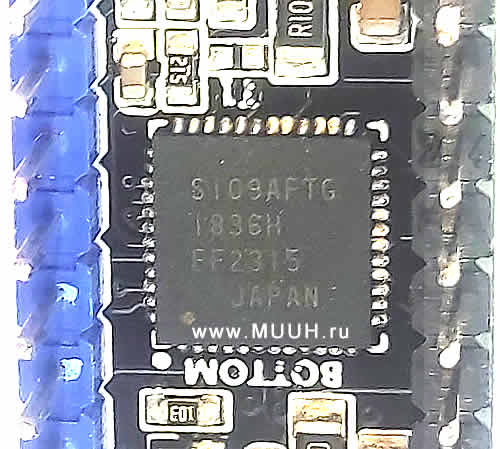

Драйвер шагового двигателя Bigtreetech S109 V1.0 для Grbl контроллера
Распиновка драйвера шагового двигателя Bigtreetech S109 V1.0 для Grbl контроллера
| J1 - 1 | (EN) enable |
| J1 - 2 | MS0 Деление шагов вход |
| J1 - 3 | MS0 Деление шагов вход |
| J1 - 4 | MS0 Деление шагов вход |
| J1 - 5 | RST Electric angle reset |
| J1 - 6 | NC |
| J1 - 7 | STEP импульсы вход |
| J1 - 8 | DIR направление вход |
| J2 - 1 | VM вход питания ШД + 7-25В DC |
| J2 - 2 | GND |
| J2 - 3 | A1 |
| J2 - 4 | A2 |
| J2 - 5 | B1 |
| J2 - 6 | B2 |
| J2 - 7 | VDD вход питания логики + 3,3-5В DC |
| J2 - 8 | GND |
Микрошаг драйвера Bigtreetech S109 V1.0
| M0 | M1 | M2 | Деление шага |
| 0 | 0 | 0 | Полный шаг |
| 1 | 0 | 0 | 1/2 шага |
| 0 | 1 | 0 | 1/4 шага |
| 1 | 1 | 0 | 1/8 шага |
| 1 | 1 | 1 | 1/16 шага |
Спецификация драйвера шагового двигателя Bigtreetech S109 V1.0 для Grbl контроллера
| Напряжение питания ШД | 7 - 25 В DC |
| Напряжение питания логики | 3.3 - 5 В DC |
| Микрошаг | 1, 1/2, 1/4, 1/8, 1/16, 1/32 |
| Ток ШД | ручная регулировка |

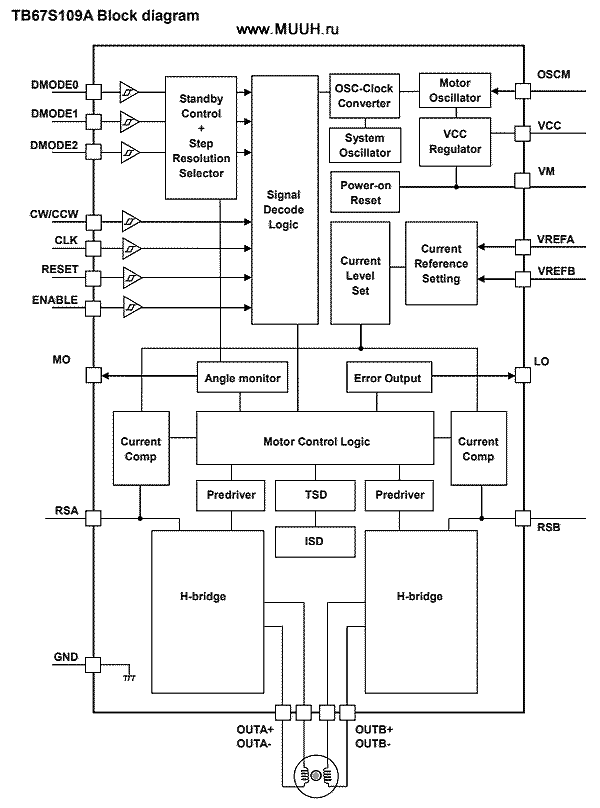

Характеристики максимальные двухфазного биполярного драйвера ШД TB67S109AFTG
Absolute Maximum Ratings (Ta = 25°C)
|
Characteristics |
Symbol |
Rating |
Unit |
Remarks |
|
|
Motor power supply |
VM |
50 |
V |
- |
|
|
Motor output voltage |
Vout |
50 |
V |
- |
|
|
Motor output current |
Iout |
4.0 |
A |
(Note 1) |
|
|
Internal Logic power supply |
VCC |
6.0 |
V |
When externally applied. |
|
|
Logic input voltage |
VIN(H) |
6.0 |
V |
- |
|
|
VIN(L) |
-0.4 |
V |
- |
||
|
MO output voltage |
VMO |
6.0 |
V |
- |
|
|
LO output voltage |
VLO |
6.0 |
V |
- |
|
|
MO Inflow current |
IMO |
30 |
mA |
- |
|
|
LO Inflow current |
ILO |
30 |
mA |
- |
|
|
Power dissipation |
WQFN48 |
PD |
1.3 |
W |
(Note 2) |
|
HTSSOP48 |
PD |
1.3 |
W |
(Note 2) |
|
|
Operating temperature |
TOPR |
-20 to 85 |
°C |
- |
|
|
Storage temperature |
TSTR |
-55 to 150 |
°C |
- |
|
|
Junction temperature |
Tj(max) |
150 |
°C |
- |
|
Расчет тока ШД
Iout (max) = Vref(gain) * Vref (V) / Rrs (Om)
