Как проверить RS232 с помощью PComm Taerminal Emulator
- Информация о материале
- Обновлено: 19.03.2024, 13:31
- Опубликовано: 19.03.2024, 13:31
- Автор: DeniS
Скачать программу PComm Lite.
Как проверить RS-232 интерфейс?

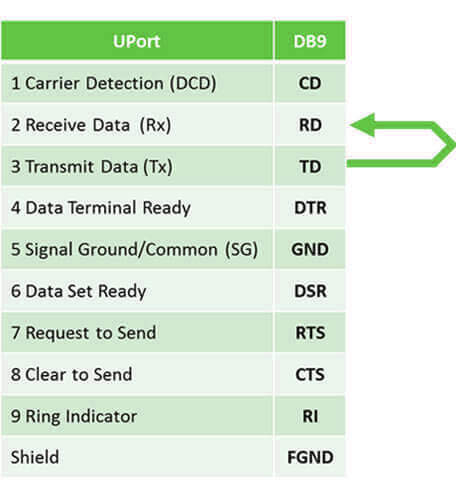

Для проверки RS-232 можно воспользоваться простым способом: достаточно замкнуть контакты RX и TX между собой. Тогда все переданные данные будут приняты обратно.

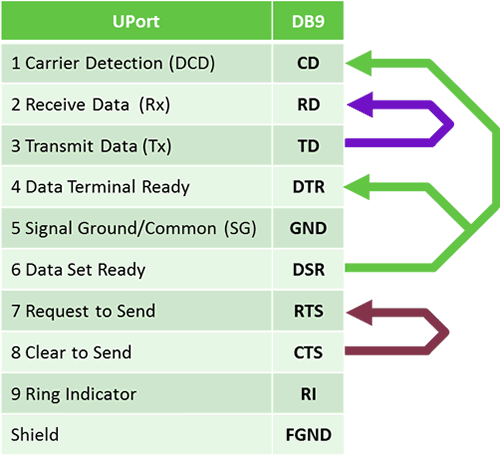

Если у вас полный RS-232 или нужно использовать аппаратный контроль за передачей данных, тогда вам нужно распаять специальную заглушку. В ней должны быть соединены между собой следующие контакты:
После этого можно открыть СОМ порт через программу и отправить туда любые данные. Отправленные данные должны вернуться обратно в этот же порт.
На примере PComm Lite это будет выглядеть так.

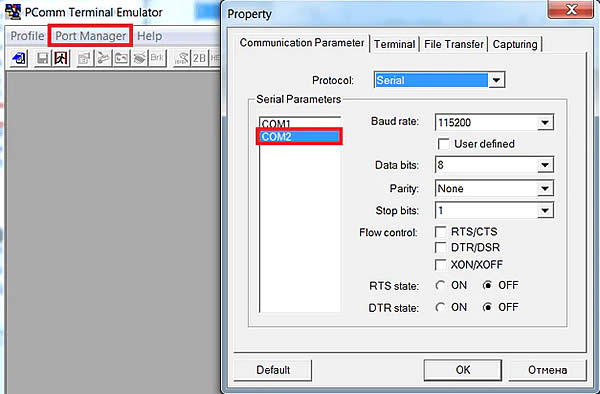

Открыть программу PComm Terminal Emulator,

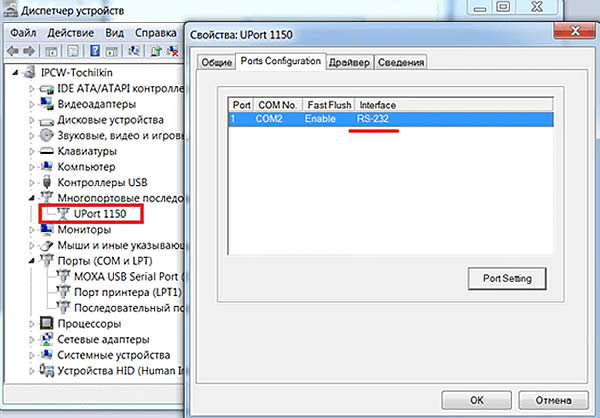

во вкладке Port Manager открsnnm СОМ порт, соответствующий вашему устройству. Скорость и другие параметры можно оставить по умолчанию.
Однако, если вы подключаете внешнее устройство к СОМ порту, эти параметры должны совпадать с параметрами внешнего устройства.
Отправлено несколько единиц в СОМ порт и получены они обратно, также видны одинаковые значения счетчиков TX и RX, что подтверждает получение всех отправленных данных.

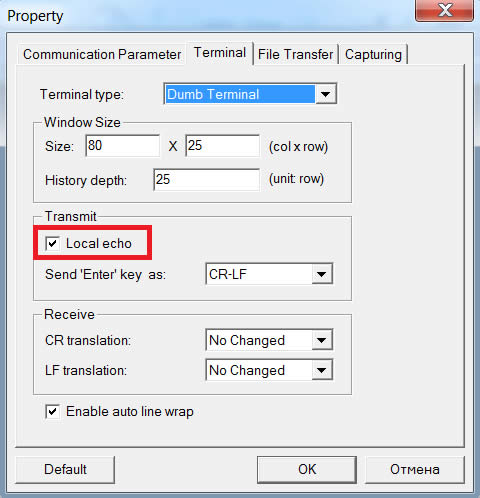

Для отображения напечатанного текста нужно включить функцию Local echo на вкладке Terminal при открытии порта.
Важно: после включения функции Local echo, если вы замкнули TX и RX, то текст в терминале удвоится, потому что будет отображен вводимый символ и тот, который получен обратно.
Схема подключения внешнего устройства с RS-232:

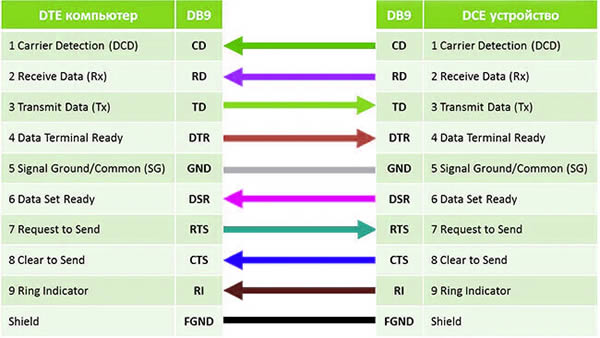

Прямой кабель DTE-DCE (компьютер-модем)

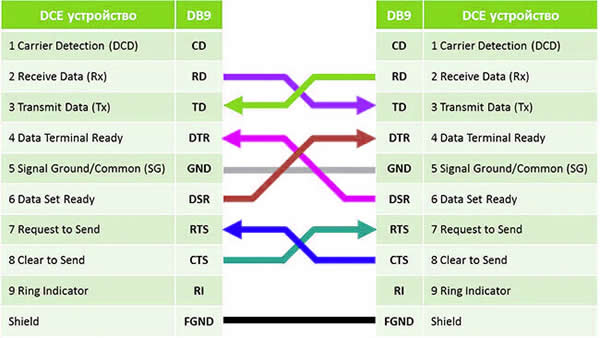

Нуль-модемный кабель DCE-DCE (модем-модем)

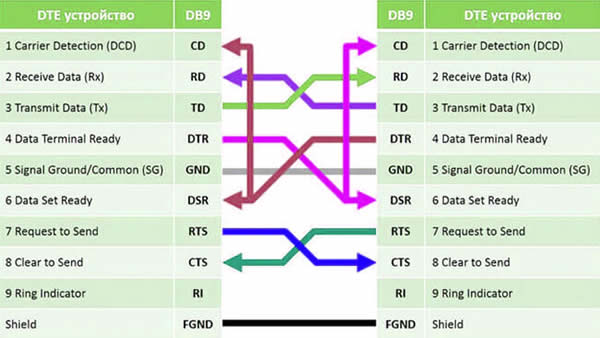

Нуль-модемный кабель DTE-DTE (компьютер-компьютер)
