Шаговый двигатель SM1511WC02 от CD-ROM и флоппи дисковода подключение к Arduino
- Информация о материале
- Обновлено: 27.03.2023, 12:07
- Опубликовано: 09.03.2023, 12:18
- Автор: DeniS

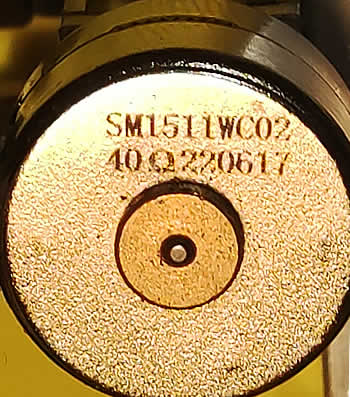

Мини шаговый двигатель SM1511WC02 2х фазный, биполярный
Характеристики шагового двигателя SM1511WC02:
- Модель: SM1511
- Тип: NEMA6
- К-во фаз: 2 (4 провода)
- Биполярный
- Мощность: 4Вт
- Напряжение питания: 5В
- Сопротивление обмотки: 40 Ом
- Потребляемый ток: 0.33A
- Макс скорость: 1000 об/мин
- Крутящий момент: 0.05 Нм
- Угол поворота на шаг: 18°
- Импульсов на оборот: 20
Обозначение выводов фаз шагового двигателя SM1511WC02
Черный Желтый - B/B-
Красный Белый - A/A-
Шаговый двигатель SM1511WC02 может применяться в мотор-редукторе JGY-15BY
