Шаговый двигатель 28BYJ-48 5В однополярный как переделать в двуполярный
- Информация о материале
- Обновлено: 24.03.2023, 14:01
- Опубликовано: 24.03.2023, 10:56
- Автор: DeniS
Как переделать униполярный
шаговый двигатель 28BYJ-48-5V
в биполярный
Однополярный шаговый двигатель 28BYJ-48-5V см. >>>
Схема фаз униполярного шагового двигателя 28BYJ-48 5В
Нужно получить биполярную схему фаз шагового двигателя 28BYJ-48 5В

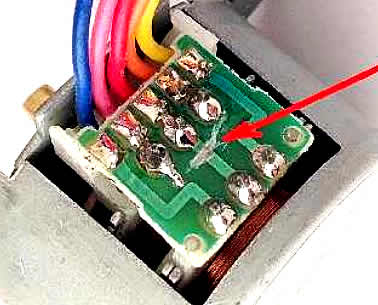

Для переделки однополярного шагового двигателя 28BYJ-48-5V в биполярный нужно перерезать дорожку - красный провод
Схема фаз переделанного биполярного шагового двигателя 28BYJ-48-5V будет выглядеть так
Теперь для включения биполярного шагового двигателя 28BYJ-48-5V нужно применять драйвер для управления биполярными двигателями, например Драйвер шагового двигателя A4988
