Шаговый двигатель 28BYJ-48 5В с редуктором 1:64 Однополярный подключение к Arduino
- Информация о материале
- Обновлено: 26.10.2023, 08:46
- Опубликовано: 21.03.2023, 10:01
- Автор: DeniS
5В, 4фазы, 5,625º/64, 100Гц, 50Ω >34.3мН/м(120гц)
Шаговый двигатель с понижающим редуктром 1:64
Униполярный Двухфазный
Шаговый двигатель 28BYJ-48 5В
Характеристики униполярного шагового двигателя 28BYJ-48-5V
Cкорость вращения:
-номинальная 15 об/мин
-максимальная 25 об/мин
Питание:
- напряжение 5 В
- ток
- каждая обмотка 160 мА,
- в 4-шаговом режиме 320 мА,
- при быстром вращении 200 мА.
Сопротивление фазы: 41 Ом
Сопротивление 1/2 фазы: 20,5 Ом
Количество шагов ротора на 1 оборот: 64
Коэффициент редукции: 1/63,68395
Угол шага двигателя без учета редуктора:
- при 4-ступенчатой последовательности 11,25 ° (32 имп на оборот)
- при 8-ступенчатой последовательности 5,625 ° (64 имп на оборот)
Количество импульсво для мотора 28BYJ-48 на один оборот
- в 4-ступенчатой последовательности 32 x 64 = 2048
- в 8-ступенчатой последовательности 64 x 64 = 4096 (4075,772)
Крутящий момент не менее: 34,3 мН/м (120 Гц)
Тормозящий момент: 600–1200 гсм
Тяга: 300 гсм
Изоляция класса: А
Шум на расстоянии 0,1 м: не более 35 dB
Вес:33 г
Шаговый мотор 28BYJ-48-5V datasheet скачать >>>

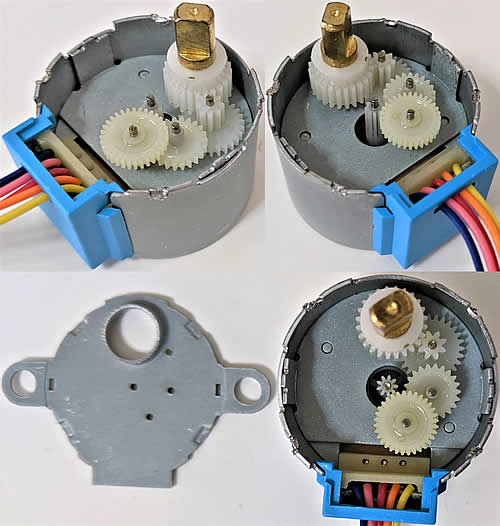

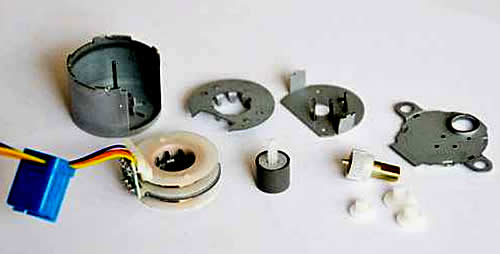

Шаговый двигатель 28BYJ-48 5В
Схема фаз Шаговый двигатель 28BYJ-48 5В
Двигатель содержит две обмотки, причем каждая имеет отвод от середины. Отводы обмоток соединены вместе как изображено на схеме, к ним подключен красный провод. В результате каждый из контактов фаз соединен с красным проводом. Двигатель относится к однополярным 2х фазным по схеме соединения фаз.
Так как основное назначение мотора управление шторкой кондиционера то коэффициент редуктора не точно соответствует 1:64, а на самом деле 1:63,68395. Это означает, что будет не 4096 шагов на оборот, а 4075,772.
Схема подключения шагового двигателя 28BYJ-48-5V с драйвером ULN2003 к Arduino
