Генератор сигнала ШИМ на NE555 для шагового двигателя
- Информация о материале
- Обновлено: 18.10.2023, 15:25
- Опубликовано: 17.10.2023, 14:08
- Автор: DeniS
Напряжение питания: 12-160 В / 5-12 В
Диапазоны регулировки частоты:
- высокая: 5,8 кГц-127 кГц,
- средняя: 590 Гц-15,8 кГц,
- низкая: 82 Гц-2,3 кГц
Модуль генератора сигналов ШИМ/ИМПУЛЬС для ручного управления шаговым мотором
Специализированная модель генератора прямоугольных импульсов на микросхеме NE555 предназначена для управления одним шаговым двигателем, подключенного к драйверу, без необходимости использования внешнего блока с ЧПУ.

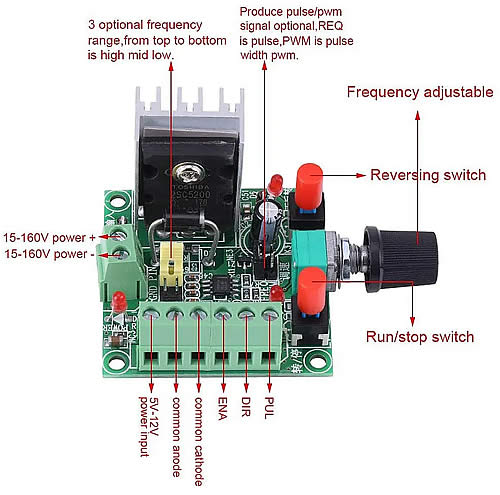

Модуль представляет из себя упрощённую 'замену' любому типу контроллера ЧПУ, имеет привычный для большинства распространённых драйверов шаговых двигателей интерфейс PUL/DIR/ENA, и предоставляет возможность пользователю самостоятельно, в ручном режиме, осуществлять запуск и остановку шагового двигателя, изменять скорость и направление вращения вала мотора.

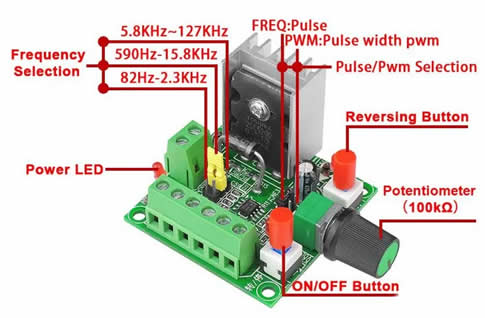

В особенности модуля генератора входят два режима работы: частотный и ШИМ, а также присутствует настройка генерируемой частоты импульсов в трёх различных диапазонах LOW (82 Гц - 2.3 кГц), MED (590 Гц - 15.8 кГц), HIGH (5.8 кГц - 127 кГц).
Указанные производителем значения частоты приблизительны и могут незначительно отличаться. В частотном режиме, рабочий цикл изменяется поворотом потенциометра по часовой или против часовой стрелки в диапазоне 38-66%, в режиме ШИМ - от 3 до 96%. Для смены режимов работы и выбора требуемой частоты, на плате установлены выводы-перемычки.

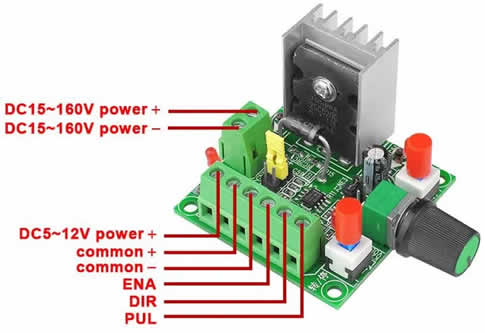

Модуль допускает подключение драйверов шагового двигателя с оптически развязанными входами управления, соединяемых по схемам с общим анодом или общим катодом. Светодиодная индикация модуля отображает основные функции и наличие напряжения, питающего цепи генератора.
ВНИМАНИЕ!
Не допускается! одновременная подача питания к двум клеммным группам входного напряжения, '5-12В' и '15-160В'
Технические характеристики
Напряжение питания (В): 5 - 12 или 15-160
Интерфейс: PUL/DIR/ENA
Управление:
Регулятор скорости вращения
Кнопки пуск/стоп, направление вращения вала
Режимы: частотный / ШИМ
Диапазон частот: 82Гц - 127кГц
Индикация: Питание / Направление / Пуск/стоп
Размеры (мм): 73 х 51 х 37
