DRV8833 TB6612 Драйвер шагового двигателя или регулятор оборотов коллекторного подключение к Arduino

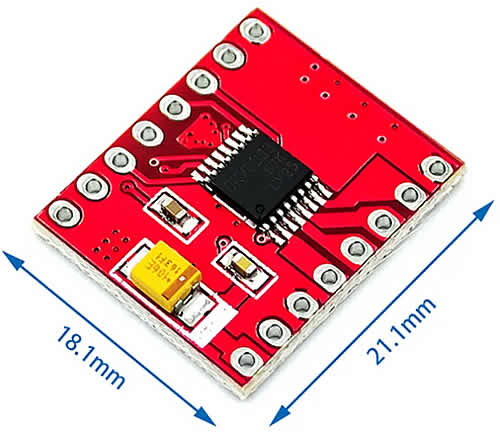

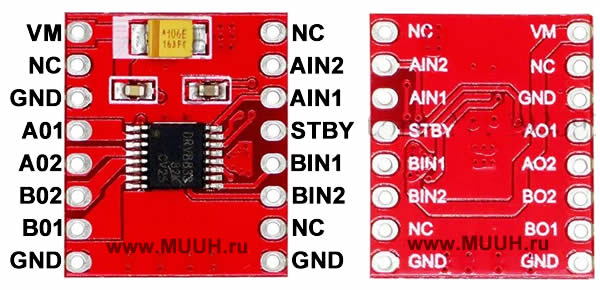

VM -12В
GND - GND
A01/A02 - обмотка ШД 1
B01/B02 - обмотка ШД 2
AIN1 - Arduino D8
AIN2 - Arduino D7
STBY - Arduino D12
BIN1 - Arduino D9
BIN2 - Arduino D10
NC - не подключено (Not Connected)

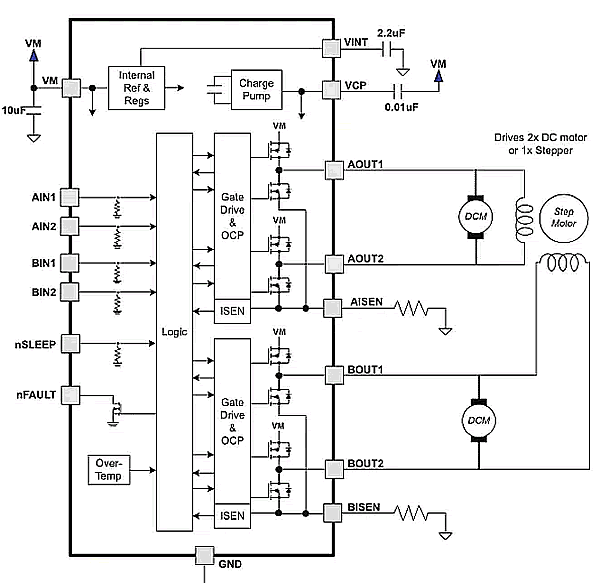

Двухканальный H-мост управления током Драйвер мотора
- Может управлять двумя DC моторами или одним IL
- Низкоомный MOSFET: HS + LS 360 МОм
- Выходной ток (при VM = 5 V, 25°C)
- 1.5-A RMS, 2-A Peak per H-Bridge in PWP and RTY Package Options
- 500-mA RMS, 2-A Peak per H-Bridge in PW Package Option - Выходы можно запараллелить
- 3-A RMS, 4-A Peak (PWP and RTY)
- 1-A RMS, 4-A Peak (PW) - Напряжение питания 2,7-10,8В

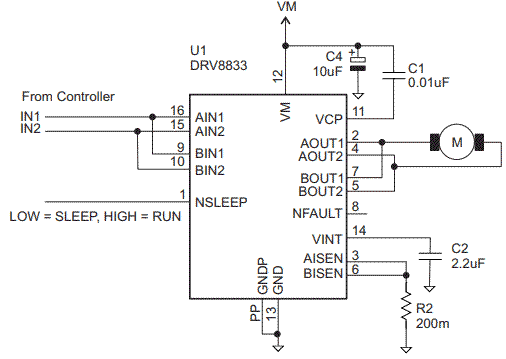

Параллельный режим
