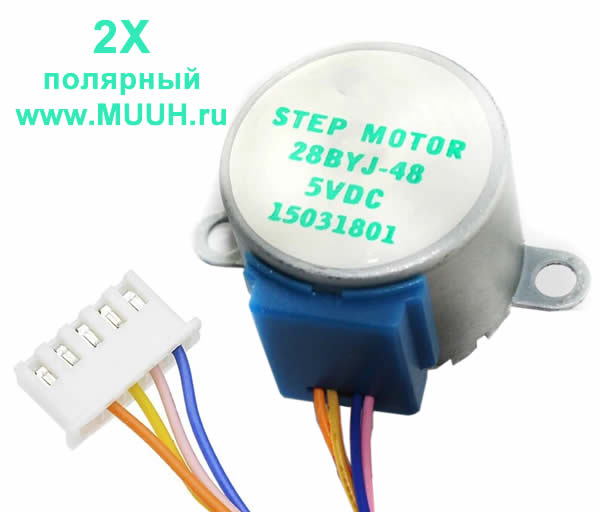

Шаговый двигатель 28BYJ-48 5В с редуктором 1:64 Двуполярный
- Информация о материале
- Обновлено: 26.10.2023, 18:37
- Опубликовано: 26.10.2023, 08:45
- Автор: DeniS
Шаговый двигатель 28BYJ-48 5В однополярный, как переделать в двуполярный
Питание:
- напряжение 5 В
- ток ??? требует замера
- каждая обмотка 160 мА,
- в 4-шаговом режиме 320 мА,
- при быстром вращении 200 мА.
Особенности работы двуполярного шагового двигателя 28BYJ-48 5В с редуктором 1:64
Конфигурация подключения
- Контроллер GRBL контроллер 0.9J+ для ЧПУ станка с USB-портом 3х осевой
- Драйвер ШД TB67S109AFTG Bigtreetech S109 V1.0 для Grbl
Настройки контроллера
- $0 = 10 (Step pulse time, microseconds)
- $1 = 25 (Step idle delay, milliseconds)
Шаговый двигатель работает при делении шага 1/16 и 1/8
Шаговый двигатель 28BYJ-48 5В с редуктором 1:64 Однополярный подключение к Arduino
