Сборка сигнатурного анализатора своими руками
- Информация о материале
- Обновлено: 26.02.2025, 10:37
- Опубликовано: 26.02.2025, 09:21
- Автор: DeniS

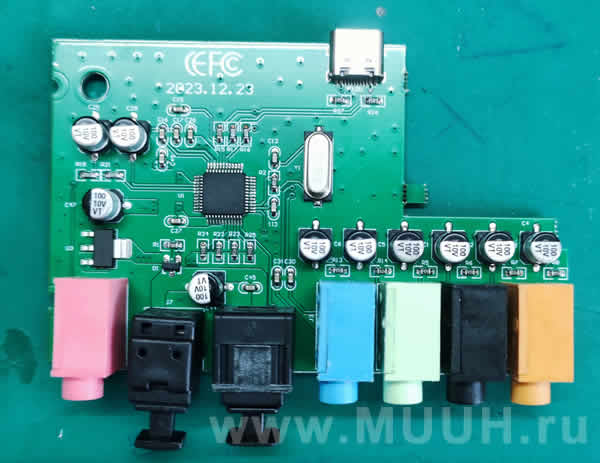

На плате аудиокарты удалены гнезда микрофона (розовое), линейного входа (синее) и выход на передние динамики (зеленое) и остальные 2. Выпаяныи и зменены конденсаторы С31 и С30
DС-DC преобразователь с конденсаторами размещен рядом USB разъемом.

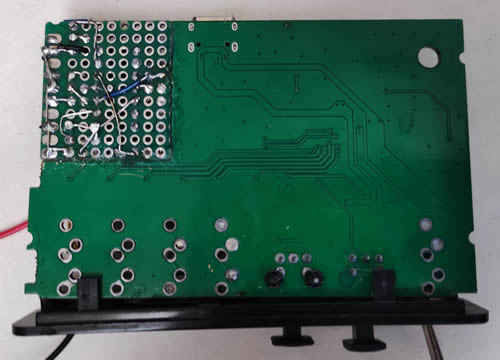

Сборка сигнатурного анализатора производилась на двухсторонней макетной плате навесным монтажом. Далее платка вклеена в в пустое место аудикарты.
После пайки плата отмыта спиртом и покрыта лаком
