Настройка сигнатурного анализатора и программы Analitic Выбор звуковой карты
- Информация о материале
- Обновлено: 26.02.2025, 10:58
- Опубликовано: 26.02.2025, 09:23
- Автор: DeniS

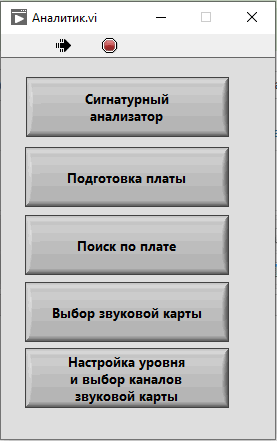

Настройка программы Analitic и сигнатурного анализатора начинается с пункта "Выбор звуковой карты"

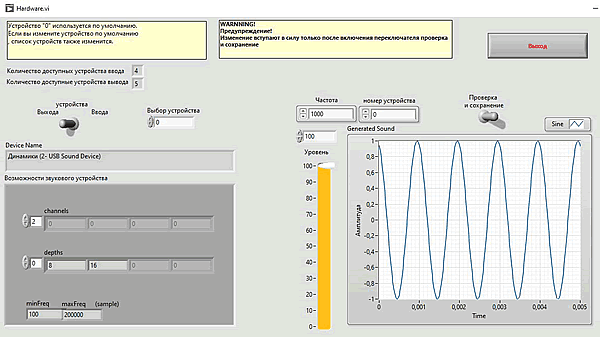

Откроется окно выбора и настройки звуковой карты
Переключатель "устройства" установить влево - Выхода. В окне Выбор устройства установить 0, чтобы в Device Name отображалось Динамики внешней аудиокарты
Переключатель "устройства" установить вправо - Ввода. В окне Выбор устройства установить 2 или другое, чтобы в Device Name отображалось Линия входа внешней аудиокарты
Далее преключатель "Проверка и сохранение" переключить влево. В окне General sound щтобразится синусоида.
Подключить осциллограф к щупам сигнатурного анализатора и вращением резистора входа сигнатурного анализатора добиться синусоиды на осциллографе с размахом Peak to Peak 20В. Т.е. Вниз 10В и вверх 10В, от 0 линии.
Далее нажать Выход
