Сигнатурный анализатор из аудиокарты своими руками для ремонта ЭБУ, контроллеров и электронных устройств
- Информация о материале
- Обновлено: 21.02.2025, 17:25
- Опубликовано: 21.02.2025, 14:20
- Автор: DeniS
Сигнатурный анализатор
Сигнатурный анализатор – устройство, предназначенное для диагностики и анализа электронных компонентов и систем. С помощью сигнатурного анализатора можно проводить проверку и идентификацию неисправностей в электронных устройствах, что позволяет быстро и точно определить причину неисправности и предложить соответствующее решение.
Одной из главных особенностей сигнатурного анализатора является его широкий спектр функциональных возможностей. Сигнатурный анализатор позволяют измерять и анализировать различные параметры электронных компонентов, такие как сопротивление, конденсаторы, индуктивность, напряжение и другие. Благодаря этому, сигнатурный анализатор может применяться в широком спектре отраслей, включая автомобильную, электронную, электротехническую и другие.
Другим преимуществом сигнатурного анализатора является его высокая скорость и точность анализа. Сигнатурный анализатор может оперативно определить неисправности, такие как короткое замыкание, обрыв, повреждение и другие, что позволяет операторам быстро принимать решения и возвращать устройства в рабочее состояние.

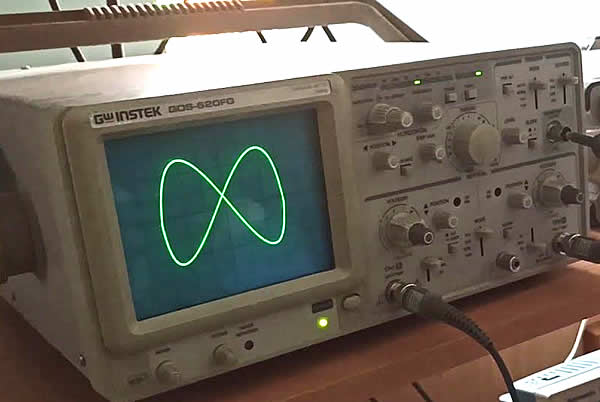

В основе работы сигнатурного анализатора лежит принцип Фигур Лиссажу - результат наложения двух гармонических колебаний. Это кривые, которые описывают изменение по времени двух переменных синусидальных сигналов, одинаковой амплитуды и разной частоты. Данный метод применим для ремонта нескольких одинаковых устройств или, имея заранее снятые сигналы с исправного устройства.
Пример ремонта ЭБУ автомобиля: в ЭБУ существует 4 выхода для управления форсунками. В большинстве схем можно найти дубль электронных компонентов рабочий и использовать, как эталонный.
Пример ремонта контроллеров или драйверов: сигнатура снятая разными приборами, но с одной и той же программой, одинаковые если учесть что прибор калиброван то сигнатуры будут совпадать или незначительно расходится. В сигнатурах основням является форма фигуры с небольшими допусками.
Основной принцип эффективности сигнатурного анализатора: чем больше снято сигнатур с исправных электронных устройств, тем проще найти неисправность в сломанном блоке.
